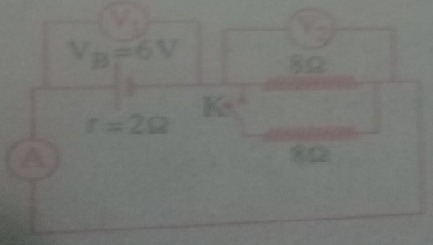

من الدائرة الكهربية الموضحة بالشكل اوجد قراءة كل من A , V1 , V2 فى الحالتين :
- فيزياء
- 2021-07-05
- RaniaMorsy
من الدائرة الكهربية الموضحة بالشكل اوجد قراءة كل من A , V1 , V2 فى الحالتين :
1- المفتاح K مفتوح
2- المفتاح K مغلق
الأجوبة
1-
I = VB / R(TOTAL) = 6 / 8 + 2 = 0.6 A
V1 = VB - Ir = 4.8 V
2-
R`= 8 * 8 / 8+8 = 4 Ω
I = 1 A
V1 = VB - Ir = 6 - (1*2) = 4 V
V2 = IR`= 4 V
