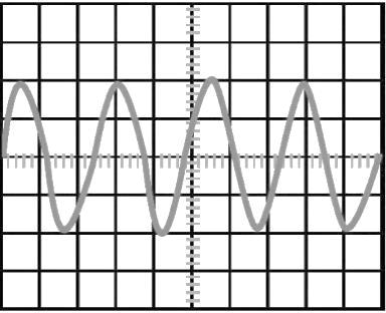

يعطي راسم الاهتزاز إشارة التوتر المطبق في مدخله مع حساسية المدخل عند 500mV لكل تدريجه 500mV/div وقاعدة الزمن عند 0.2ms/div
- فيزياء
- 2021-05-23
- HalaHamid
يعطي راسم الاهتزاز إشارة التوتر المطبق في مدخله مع حساسية المدخل عند 500mV لكل تدريجه 500mV/div وقاعدة الزمن عند 0.2ms/div المطلوب:
- هل التوتر المشاهد مستمر أم متناوب جيبي.
- عين دور وتواتر هذه الإشارة.
- احسب القيمة المنتجة للتوتر.
الأجوبة
متناوب جيبي.
500 mV/div = 0.5 V/div
T = 12*0.2 = 2.4 ms = 24*10-4 s
f = 1/T = 1/24*10-4 = 614.66 Hz
Umax = 10*0.5 = 5 V
Ueff = Umax/√2 = 5/√2 V
