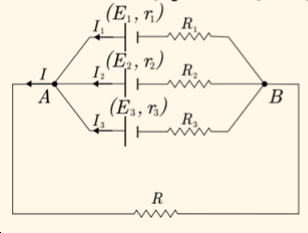

لتكن الدارة الموضحة في الشكل المجاور، (R1=2Ω, R2=2.5Ω, R3=5Ω, R=2Ω) وإن المقاومة الداخلية لكل مولد مهملة (E1=1.4V, E2=2E1, E3=E1)، المطلوب:
- فيزياء
- 2021-05-17
- HalaHamid
لتكن الدارة الموضحة في الشكل المجاور، (R1=2Ω, R2=2.5Ω, R3=5Ω, R=2Ω) وإن المقاومة الداخلية لكل مولد مهملة (E1=1.4V, E2=2E1, E3=E1)، المطلوب:
- احسب التوتر الكهربائي UAB.
- احسب شدة التيار I.
الأجوبة
لدينا:
E1 = R1.I1 + UAB
I1 = (E1 - UAB)/R1
وكذلك:
I2 = (E2 - UAB)/R2
I3 = (E3 - UAB)/R3
I = UAB/R3
ومن قانون العقدة (مثلاً A) I=I1+I2+I3 نعوض:
UAB/R = E1-UAB/R1 + E2-UAB/R2 + E3-UAB/R3
UAB/R = E1/R1 + E2/R2 + E3/R3 - UAB(1/R1+1/R2+1/R3)
UAB/2 = 1.4/2 + 2.8/2.5 + 1.4/5 - UAB(1/2+1/2.5+1/5)
UAB/2 + UAB(1/2+1/2.5+1/5) = 1.4/2 + 2.8/2.5 + 1.4/5
UAB(1/2+1/2.5+1/5 + 1/2) = 1.4/2 + 2.8/2.5 + 1.4/5
UAB = 1.3125 volts
حساب شدة التيار I:
من العلاقة:
I = UAB/R
I = 1.3125/2 = 0.65625 A
