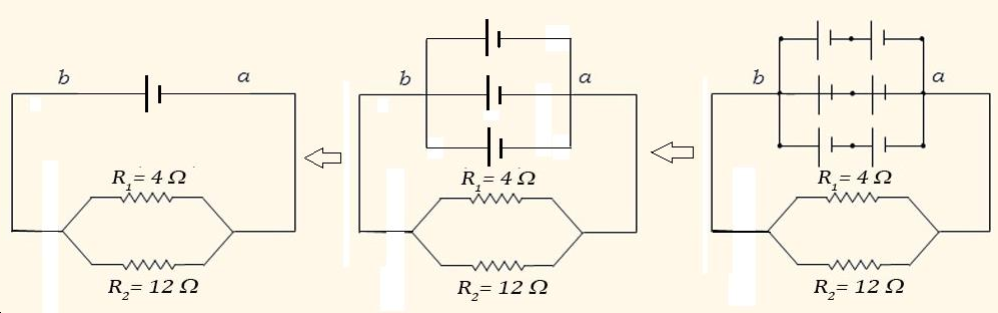

لتكن الدارة الموضحة بالشكل، المؤلفة من جملة مولدات خطية متماثلة، القوة المحركة الكهربائية لكل منها 1.5V، ومقاومته الداخلية 0.6Ω

يدخل إلى العقدة a ثلاث تيارات متماثلة ويخرج من العقد b ثلاث تيارات متماثلة أيضاً.

نستبدل كل مولدين موصولين على التسلسل بمولد:

r' = 2r1 = 1.2Ω

E' = 2E1 = 2*1.5 = 3 volts

نستبدل المولدات الثلاث الموصولة على التفرع بمولد وحيد

E = E' = 3 volts

ومقاومته:

r = r'/3 = 1.2/3 = 0.4Ω

كما في الشكل الموضح:

بما أن المولدات متماثلة:

I1=I2=I3

I = 3I1               (عند العقدة b)       (1)

نستبدل المقاومتين بمقاومة مكافئة:

1/ R_eq = 1/R1 + 1/R2

1/ R_eq = 1/4 + 1/12

1/ R_eq = 1/3

R_eq = 3 Ω

نطبق قانون كيرشوف الثاني:

∑E = RI

E = (R+r).I

E = (R+r).3I1

E = (3+0.4).3I1

شدة التيار في كل فرع:

I1 = 1/3.4 = 0.3 A

شدة التيار في الدارة الخارجية:

I = 3*0.3 = 0.9 A

التوتر الكهربائي بين طرفي المقاومتين:

U = R_eq*I = 3*0.9 = 2.7 volts
