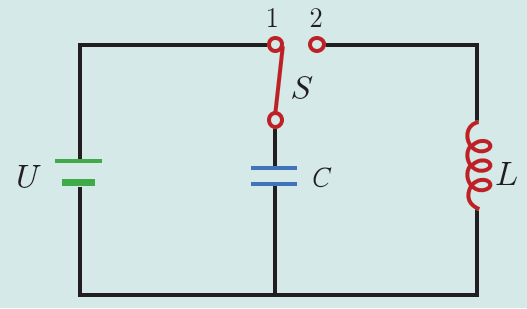

نكون دارة كما في الشكل المجاور والمؤلفة من:
- مكثفة سعتها (C=2*10-5F).
- وشيعة مقاومتها (r=Ω) وذاتيتها (L=H).
- مولد يعطي توتراً ثابتاً قيمته (Umax=6V).
- قاطعة.
- نغلق القاطعة في الوضع (1) لنشحن المكثفة. احسب الشحنة المختزنة في المكثفة عند نهاية الشحن.
- نغلق القاطعة في الوضع (2) فسر ما يحدث في الدارة.
الأجوبة
qmax = C.Umax
qmax = 2*10-5*6
qmax = 12*10-5 C
عندما تلامس القاطعة الوضع 2 تتفرغ شحنة المكثفة عبر الوشيعة على شكل تفريغ دوري متناوب متخامد تتناقص فيه سعة الاهتزاز حتى تنعدم بسبب تبدد الطاقة تدريجياً على شكل طاقة حرارية بفعل جول مما يسبب تخامد الإهتزاز .
