لدينا وشيعة طولها 30cm قطرها 4cm تحوي 1200 لفة نمرر فيها تياراً شدته 4A احسب شدة الحقل المغناطيسي في مركز الوشيعة

فيزياء

2021-05-22
HalaHamid

لدينا وشيعة طولها 30cm قطرها 4cm تحوي 1200 لفة نمرر فيها تياراً شدته 4A احسب شدة الحقل المغناطيسي في مركز الوشيعة.

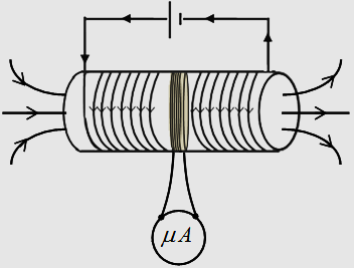

نلف حول القسم المتوسط من الوشيعة ملفاً يحوي 100 لفة معزولة ونصل طرفيه بمقياس غلفاني بحيث تكون المقاومة الكلية للدارة الجديدة 16اوميغا. ما دلالة المقياس عند قطع التيار عن الوشيعة خلال 0.5s تتناقص فيها الشدة بانتظام.

الأجوبة

B = 4π*10^-7*(N/L)*i

B = 12.5*10^-7*(1200/30*10^-2)*4

B = 2*10^-2.T

الوشيعة جملة محرضة والملف جملة متحرضة عند قطع التيار عن الوشيعة يؤدي لتناقص التدفق المغناطيسي للحقل المغناطيسي الناتج عن الوشيعة (الحقل المحرض) الذي يجتاز الملف وهذا يؤدي حسب قانون فاراداي الى نشوء تيار متحرض في الملف.

i = ε/R

i = - (∆Φ) / (R∆t)

∆Φ = N.∆.B.s.cos a

∆Φ = N.(B-B0).πr².cos a

∆Φ = 100*(0 - 2*10^-2)*π4*10^-4*1

i = (8π*10^-3) / (16*0.5) = π*10^-3 A
