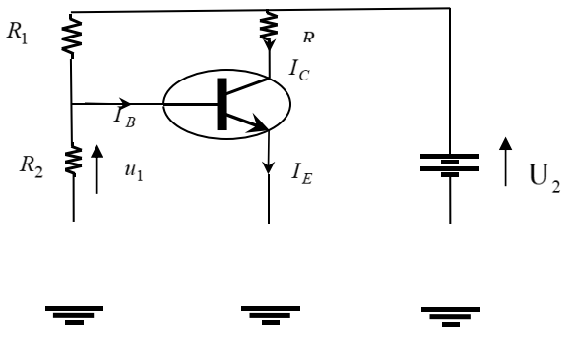

في الشكل الآتي، المعامل α للترانزستور يساوي (α=100)، ولدينا (R=2000 omega)، (U2=15V)، (R1=100 omega)، (R2=2 omega)

لنعتبر ثلاث حلقات كما هو موضح بالشكل:

الحلقة ACE:

U₂ = R.i_C + V_CE                         (1)

الحلقة ABE:

U₂ = R₁.i₁ + R₂.i₂

لكن:

i₁ = i_B + i_{2        ,} i_B = 0

i_{1 =} i₂

U₂ = R₁.i₁ + R₂.i_{1                          (2)}

الحلقة BE:

U₁ =V_BE = R₂.i₂ + R₂.i_{1                  (3)}

من المعادلة (2) نجد:

i₁=U₂ /( R₁ + R₂ ) = 15/(100+2) = 0.15 A

من المعادلة (3) نجد:

U₁ = R₂.i₁  = 2*0.15 = 0.3 volts

أي التوتر أقل من توتر العتبة (0.6volts) والترانزستور متوقف في هذه الحالة.

لمعرفة VCE نرسم بيانياً المعادلة (1) بعد التعويض

V_CE= -2000*i_C+ 15

من أجل (i_C=0) نجد (V_CE=15)

من أجل (V_CE=0)

i_C =U₂ / R = 15/2000 = 7.5*10^-3 A= 7.5 mA

نختار نقطة التشغيل في منتصف المستقيم:

i_C = 3.75 mA

V_CE = 7.5 volts

لكي يعمل الترانزستور يجب أن تكون R2 كبيرة لكي يدخل التيار إلى الترانزستور ولا يتفرغ

R₂ ≥ U₁/I_B = U_1.α/I_C

R₂ = (0.3*100) / (3.75*10^-3) = 8000Ω  =8KΩ

I_C = (U₂ - V_CE )/R = (15-7.5)/2000 = 3.75*10^-3  A

I_B =I_C/100 = 3.75*10^-3/100 = 3.75*10^-5  A
